前言

笔者在现在工作中经常需要下发一些比较占用网络带宽的脚本任务，一时间搞得家里的网络异常拥堵。正在发愁之际突然想起老家的千兆宽带一直都是半闲置状态，除了爸妈刷短视频的那点流量外，其余时间都是空闲着，那有没有办法将任务下发到老家设备，将这千兆宽带给利用上呢？

构想了一下，其实只需要在老家放置一台服务器，通过远程登录下发任务指令，等待任务处理完毕再取回任务结果就完事了，这样整个任务执行期间所占用的带宽都是通过老家千兆宽带出去，笔者这边只需要下发指令和获取结果，极大地缓解笔者所在网络的带宽压力。

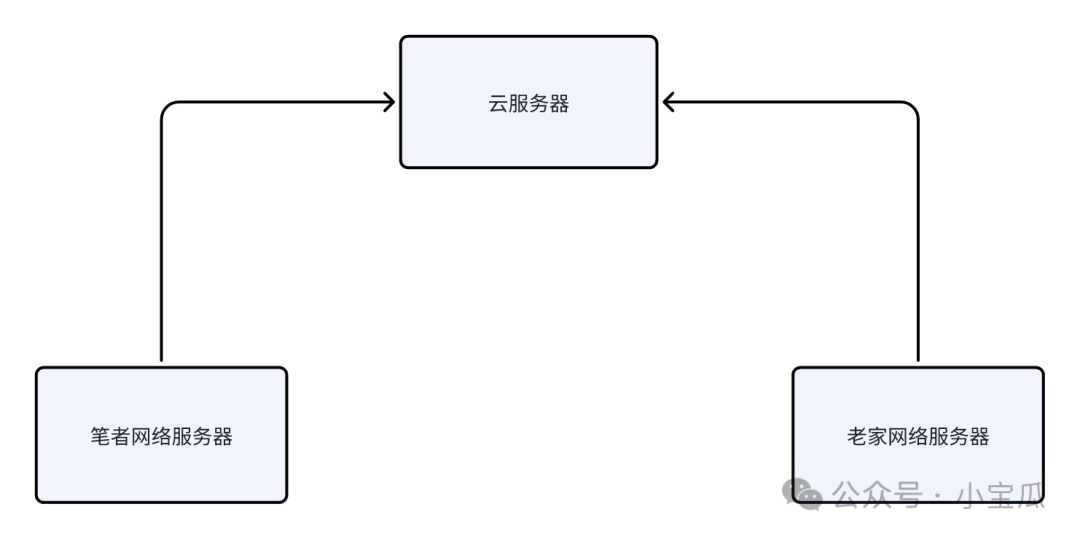

这里面最大的问题就是：要怎么才能方便地登录老家服务器呢？笔者这里的网络和老家的网络都是经过NAT的地址，没有公网IP。经过一番搜索，最终选定使用WireGuard进行异地组网，在老家网络环境放置一台服务器（树莓派），使用一台云服务器作为中转节点（有公网IP地址），笔者所在网络使用一服务器（用于连接中转节点），将三台设备进行组网，笔者所在网络服务器经中转服务器就可以访问老家环境服务器，整个拓扑如下：

其实进行异地组网的方式有很多，这里说下为啥要使用WireGuard，最主要的原因就是：简洁。网上有很多使用OpenVPN进行组网的教程，各种证书，配置文件，看得人实在头大，据说WireGuard只有4000行代码，Linux之父Linus Torvalds都对其赞不绝口，那还不得试一试嘛。（虽然笔者在使用WireGuard搭建时也费了很大气力，其中最主要的原因就是网上一些关于WireGuard文章介绍配置信息并不准确，可能那些文章作者自己根本就没有跑通，这也是笔者写本文的目的，相信读者看了本文，按文中配置操作10分钟就能搞定。）

另在此特别声明，本教程仅为了办公方便进行异地组网使用，勿作其他非法用途，由此带来的问题需要由使用者本人承担，与笔者无关。

安装

要求内核版本5.6及以上，如果不符合要求，请升级内核版本或更换操作系统

#查看内核版本xiaobaogua@raspberrypi:~ $ uname  -r6.12.34+rpt-rpi-v8#安装WireGuardxiaobaogua@raspberrypi:~ $ sudo apt-get install wireguard#执行命令确认是否安装成功xiaobaogua@raspberrypi:~ $ wg versionwireguard-tools v1.0.20210914 - https://git.zx2c4.com/wireguard-tools/

网络规划

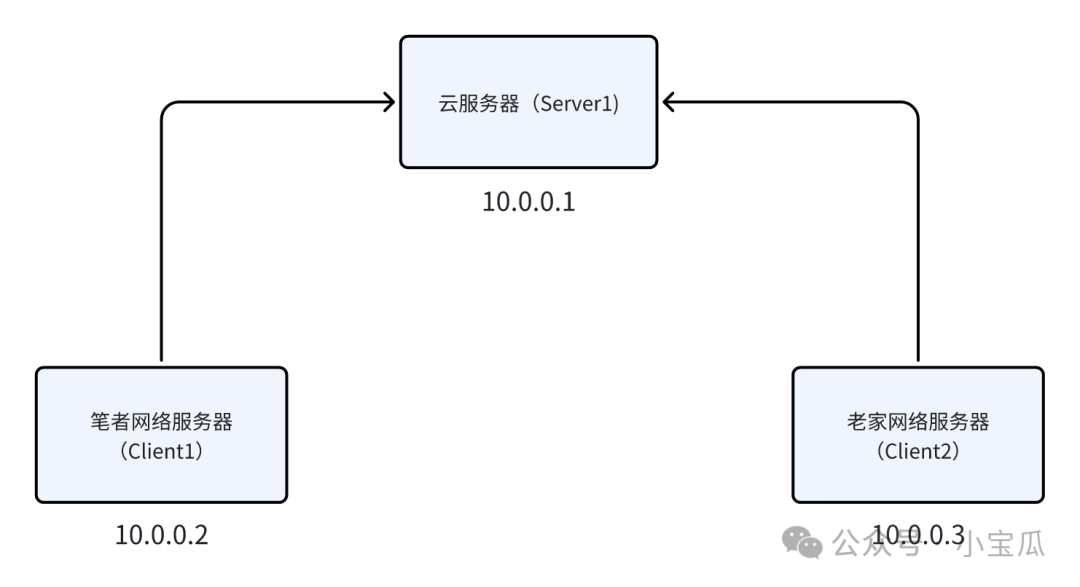

在配置前我们需要提前规划好网络，组网的IP地址不要与本机原有地址重复，笔者这里规划如下：

• 云服务器，作用中继节点，代号为：Server1，使用IP地址：10.0.0.1

• 笔者所在网络服务器，作用本地接入节点，代号为：Client1，使用IP地址：10.0.0.2

• 老家服务器，使用远程接入节点，代号为：Client2，使用IP地址：10.0.0.3

如下图：

中继节点配置

最先配置中继节点Server1，这里先生成所需要的密钥

#生成通信私钥wg genkey |tee /etc/wireguard/privatekey#通过私钥生成公钥cat /etc/wireguard/privatekey |wg pubkey |tee /etc/wireguard/publickey

编辑配置文件

#配置文件放在/etc/wireguard/目录下，命名为wg0.confxiaobaogua@Server1:sudo vim /etc/wireguard/wg0.conf[Interface]#规划地址Address = 10.0.0.1/24#监听公网端口，Client1和Client2要连接的端口，根据自己需要设置。#记得在防墙放开这里配置的端口ListenPort = 1234#中继服务器私钥，填写刚才生成的私钥PrivateKey = xxxxxx# 启用IP转发PostUp = sysctl -w net.ipv4.ip_forward=1PostUp = iptables -A FORWARD -i wg0 -j ACCEPTPostDown = iptables -D FORWARD -i wg0  -j ACCEPT#配置Client1，只有配置了终端才能接入进来[Peer]#这里填写Client1上生成的公钥信息，这个时候因为没有在Client1上生成密钥，可以先留空，待生成后再修改PublicKey = xxxxxx#Client1规划的IP地址，注意要写掩码AllowedIPs = 10.0.0.2/32#配置Client2，同上[Peer]PublicKey = xxxxxxAllowedIPs = 10.0.0.3/32

接入节点配置

同样参照中继节点的命令，生成该节点的私钥和公钥，记得将生成的公钥信息填写到中继节点的配置信息中。

生成密钥后，对接入节点进行配置（Client1和Client2除了IP地址和密钥不同外，其他地方都类似，下面只演示Client1配置）

xiaobaogua@Client1:sudo vim /etc/wireguard/wg0.conf#Client1配置[Interface]##Client1本机私钥PrivateKey = xxxxxx#Client1规划的IP地址Address = 10.0.0.2/32#中继服务器[Peer]#中继服务器公钥PublicKey = xxxxxx#中继服务器地址，填写IP:端口号Endpoint = xxxxxx:1234#这里类似路由规则，指定哪些ip走这个节点#注意：有很多文章关于这个参数的介绍是错误的，这里应该填写你希望哪些流量走中继节点。#而不是大多数文章介绍填写0.0.0.0/24，如果填写0.0.0.0/24表示所有的流量都会走中继节点。AllowedIPs = 10.0.0.0/24#保持NAT连接活跃PersistentKeepalive = 25

启动服务

完成上面的配置后，就可以启动服务啦。

注意Server1、Client1和Client2的配置文件公钥私钥都要配置正确。

以下操作需要在中继节点和接入节点上操作：

#设置开机自启systemctl enable wg-quick@wg0#启动服务wg-quick up wg0[#] ip link add wg0 type wireguard[#] wg setconf wg0 /dev/fd/63[#] ip -4 address add 10.0.0.2/32 dev wg0[#] ip link set mtu 1420 up dev wg0[#] ip -4 route add 10.0.0.0/24 dev wg0#查看状态wginterface: wg0  public key: xxxxxx  private key: (hidden)  listening port: 46620peer: xxxxxx  endpoint: xxxxxx:1234  allowed ips: 10.0.0.0/24  transfer: 0 B received, 1.45 KiB sent  persistent keepalive: every 25 seconds

测试连接状态

完成上面操作后就可以使用10.0.0.0网段IP进行相互访问啦。

#可以在依次登录各个节点相互ping一下ping 10.0.0.2PING 10.0.0.2 (10.0.0.2) 56(84) bytes of data.64 bytes from 10.0.0.2: icmp_seq=1 ttl=63 time=40.9 ms64 bytes from 10.0.0.2: icmp_seq=2 ttl=63 time=41.8 ms64 bytes from 10.0.0.2: icmp_seq=3 ttl=63 time=43.2 ms#如果需要修改配置，使用wg-quick down命令先停止端口wg-quick down wg0#修改完配置后，重新启动端口wg-quick up wg0

常见错误

以下是常见的错误，如果按上面配置发现仍然无法访问，可以按下面清单依次检查：

1. 检查接入节点到中继节点端口网络是否可达，云服务器除了需要在操作系统上添加防火墙策略外，还需要修改安全组策略。

2. 检查接入节点、中继节点的私钥和公钥配置是否正确，在本机节点上配置自己的私钥和远端节点的公钥，不要配置反了。

3. 检查端口是否启动，修改完配置后需要重新启动端口。

结语

经过上面配置后，现在已经成功实现通过云服务器的中继节点，将两个异地的内网组合在一块了。但又遇到一个问题，Client1与Client2进行通信时，所有的流量都需要经过云服务器Server1，但是笔者的云服务器恰好是按使用流量进行收费，如果遇到任务结果数据量巨大，那从Client2传输到Client1的流量费用是任务数据量的两倍，这样就太心疼了。

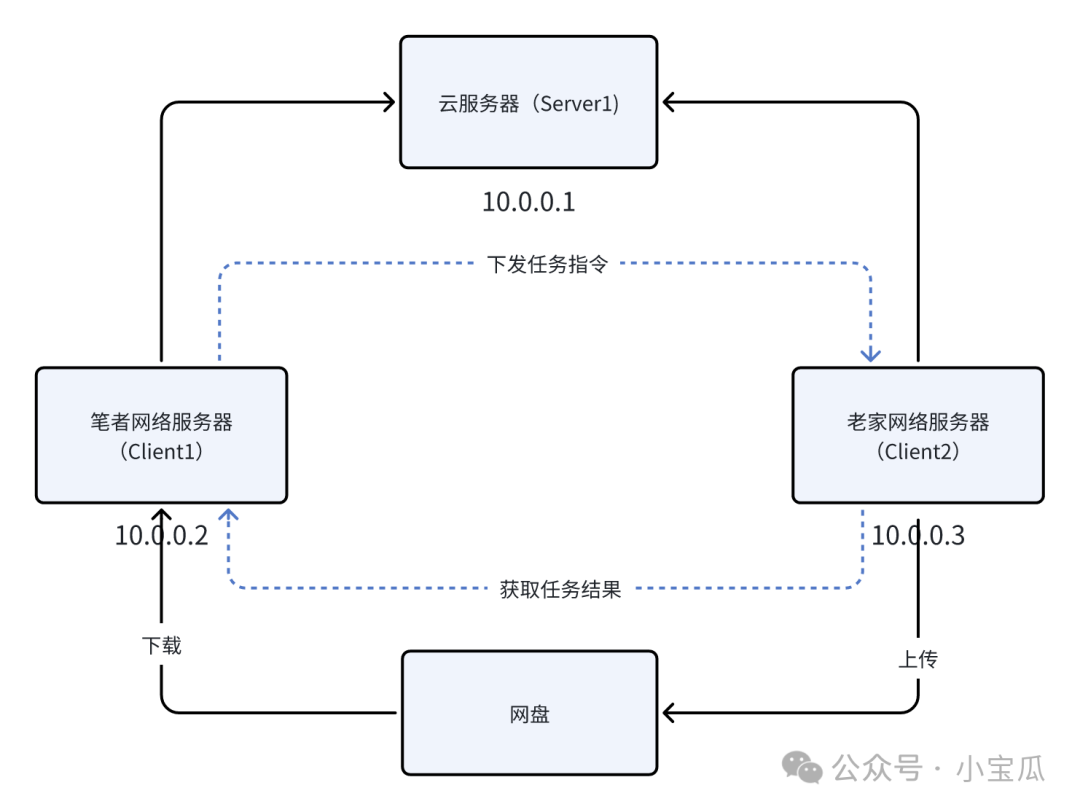

通过一段时间的摸索，笔者发现可以通过网盘实现任务结果文件的传输，即Client1到Client2的任务指令通过云服务器的中继节点下发，而Client2的结果数据通过中间网盘进行传输。这样就不会受到云服务的流量费用或者是带宽限制。如下图：

好啦，本文到此就结束了，祝大家组网一遍通过！对于使用网盘传输文件感兴趣的同学可以看看这篇文章。
